当社の構造解析能力

様々な設置条件に耐えうる架台になるよう
風荷重や積雪荷重を解析しています


当社では様々な設置条件に耐えうる架台になるよう、風荷重や積雪荷重を解析しています。
豪雪地帯では通常より設置角度を上げて斜めに設置する「高所設置架台」を開発。耐久性・完全性の高い架台を開発しています。
積雪180cmまで対応を可能にしました。

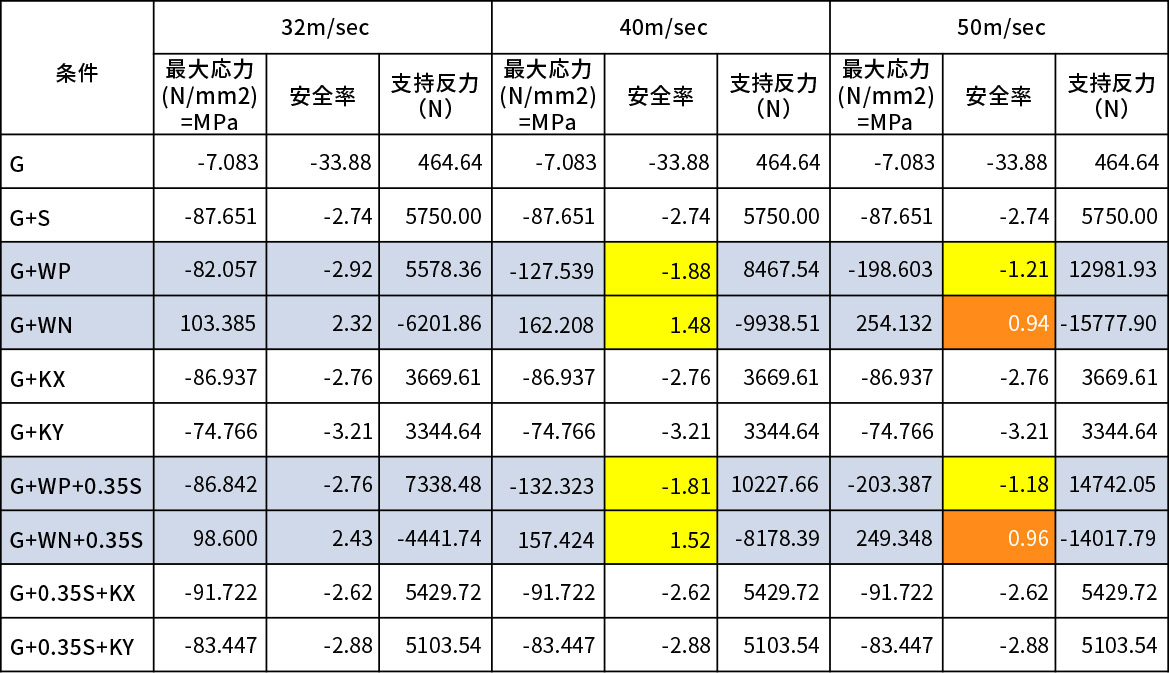

釧路60セル1200mm 構造解析 結果まとめ

解析画像データ

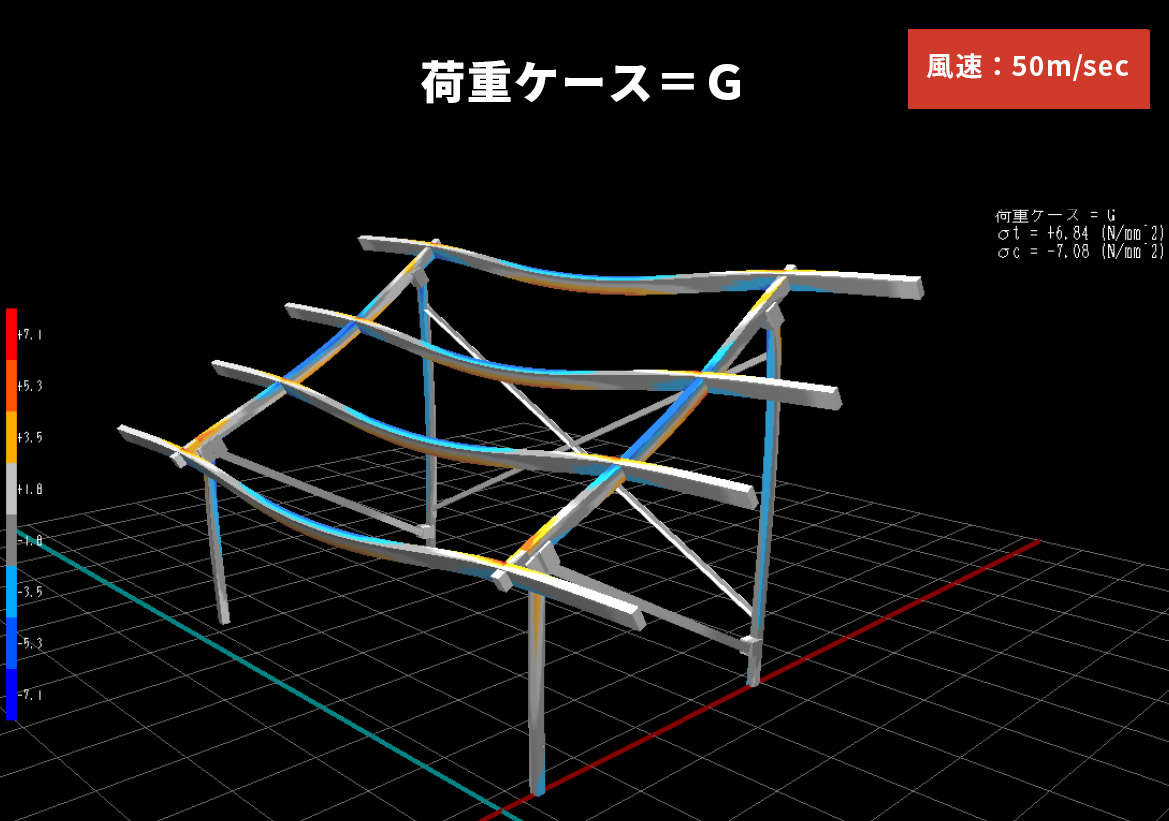

解析画像データ 荷重ケース=G 風速:50m/sec

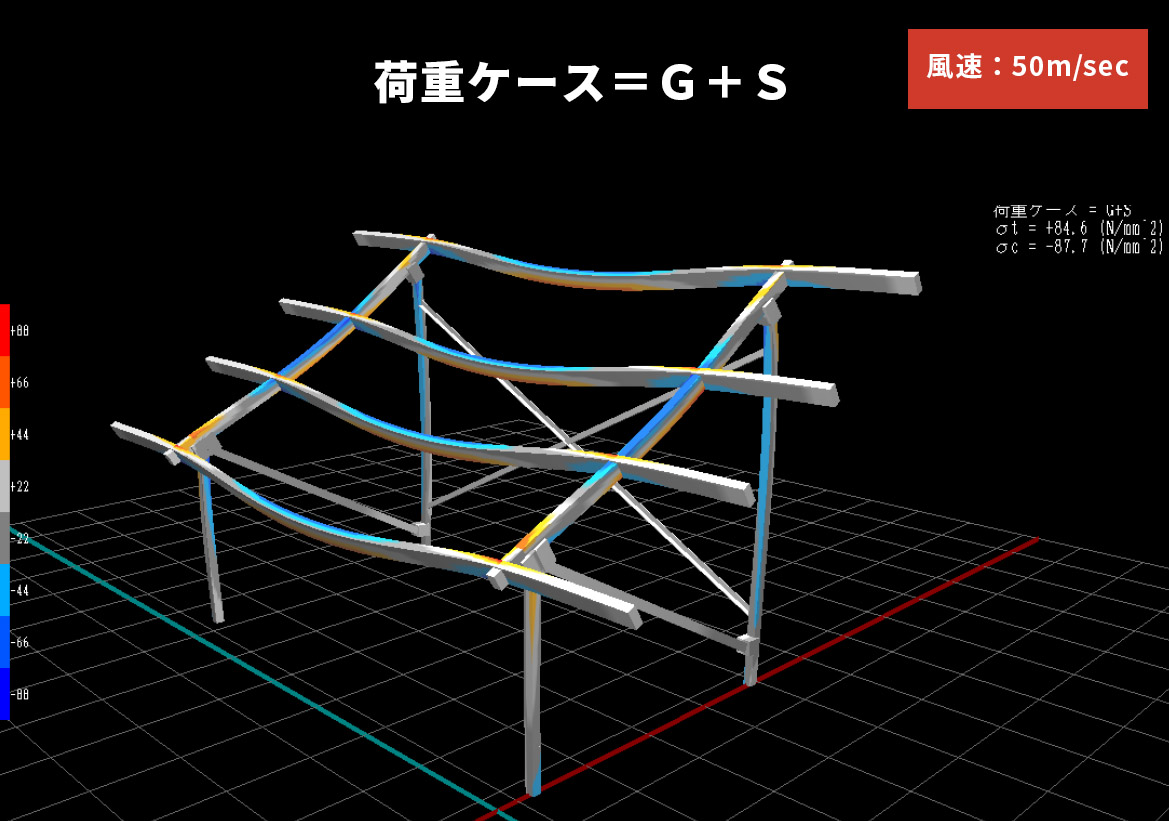

解析画像データ 荷重ケース=G+S 風速:50m/sec

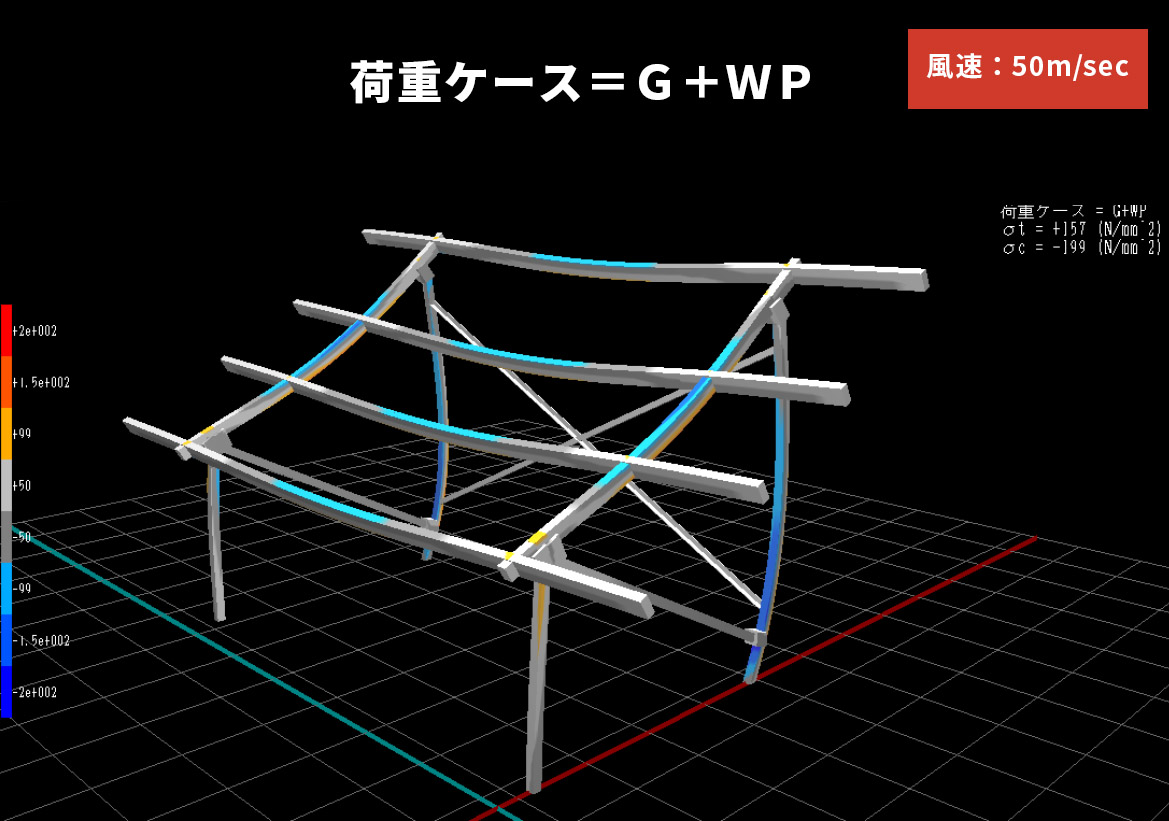

解析画像データ 荷重ケース=G+WP 風速:50m/sec

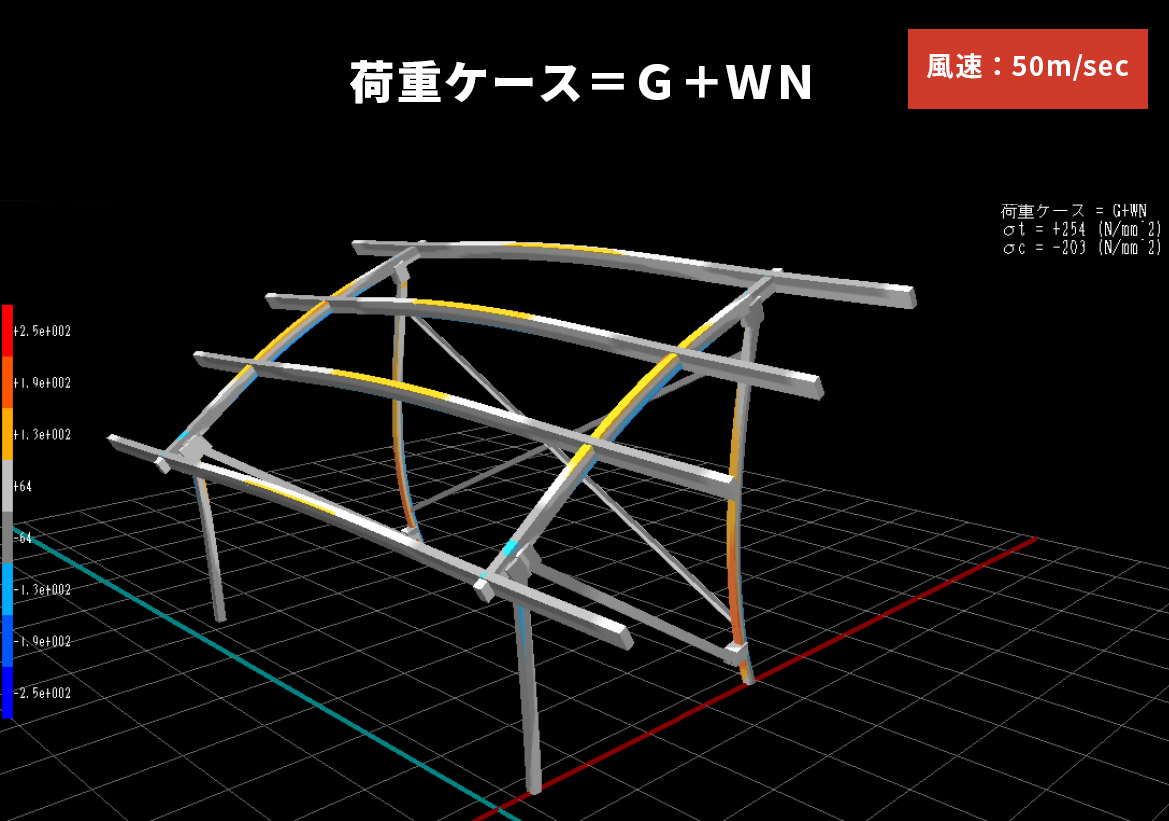

解析画像データ 荷重ケース=G+WN 風速:50m/sec

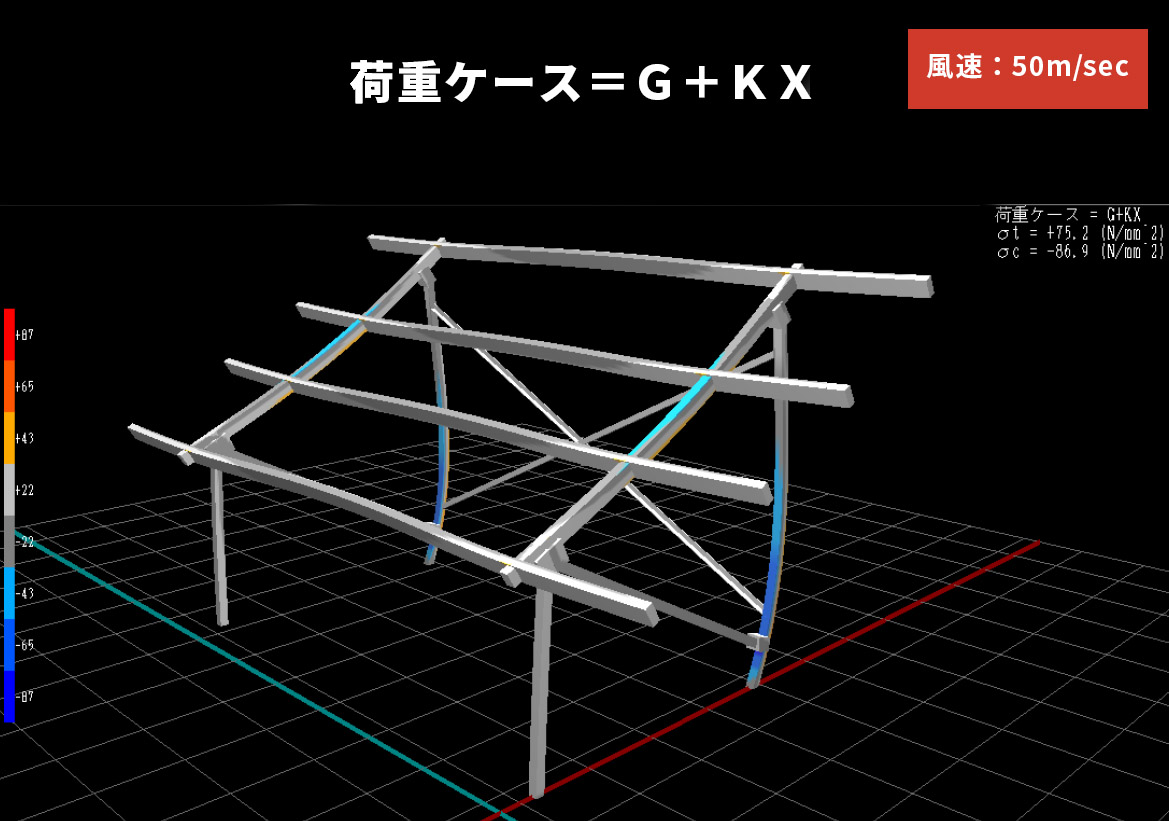

解析画像データ 荷重ケース=G+KX 風速:50m/sec

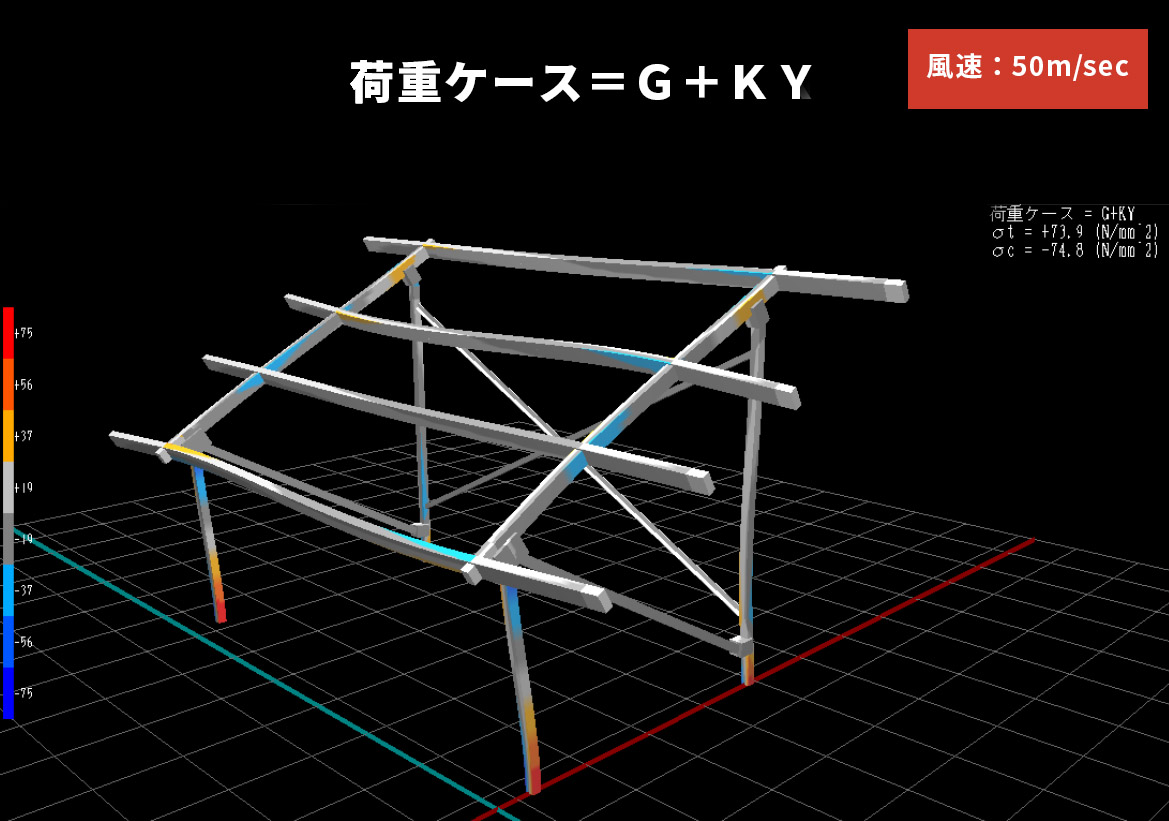

解析画像データ 荷重ケース=G+KY 風速:50m/sec

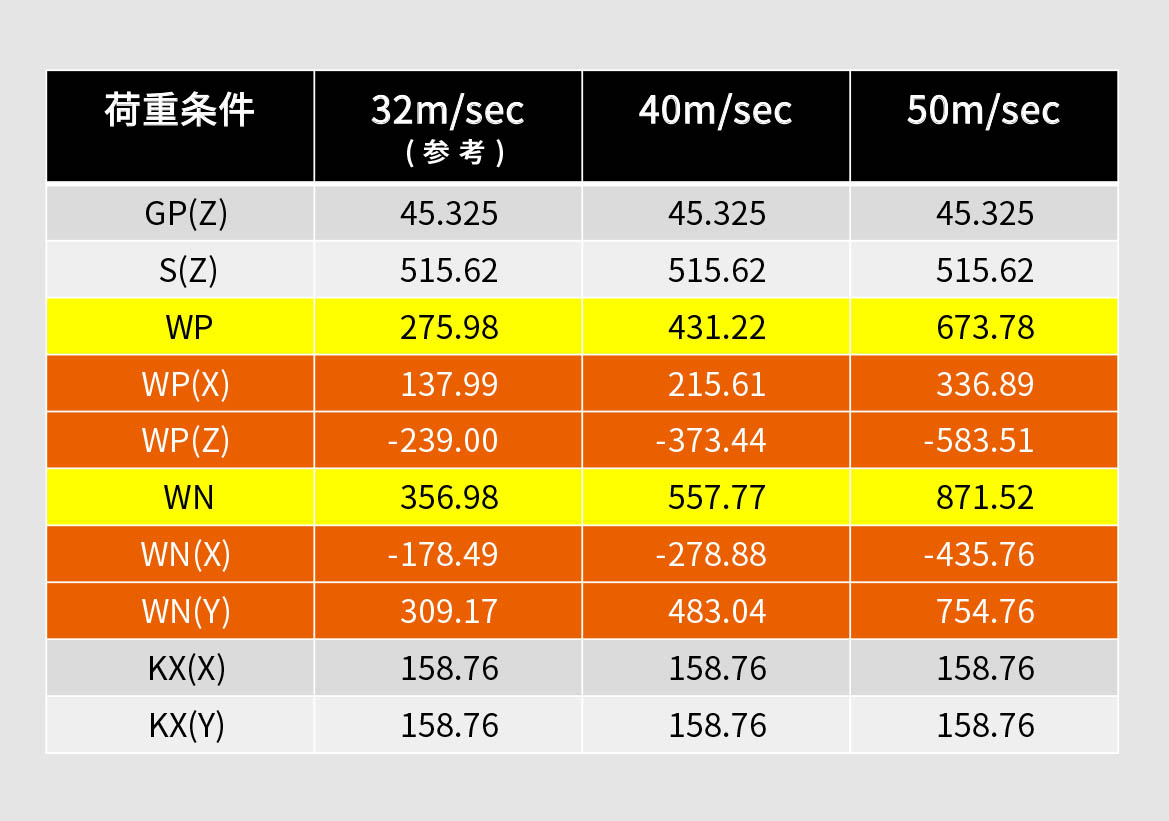

荷重設定条件

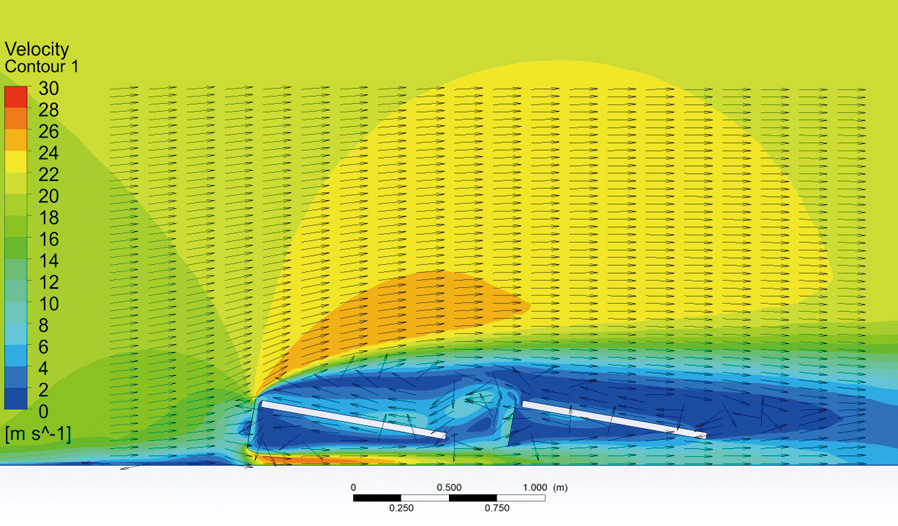

速度コンター図
